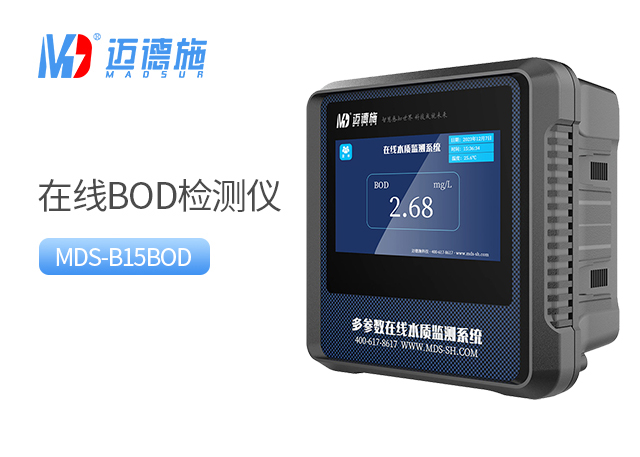

在線BOD檢測儀的核心結構和工作流程

在線BOD（生化需氧量）檢測儀是評估水體有機物污染程度、反映水生態健康狀況的關鍵設備，廣泛應用于污水處理、環保監測、工業生產質控等場景。其核心結構圍繞“樣品處理-生化反應-檢測分析”的邏輯設計，工作流程自動化程度高，能持續穩定輸出可靠數據，以下詳細解析核心結構組成與標準化工作流程。

一、核心結構組成

1、樣品預處理模塊

主要負責水樣的采集、過濾與調節，核心組件包括采樣泵、過濾裝置、恒溫單元與pH調節部件。采樣泵按預設程序抽取水樣，過濾裝置去除水體中懸浮物、沉淀物等雜質，避免堵塞后續管路或影響微生物反應；恒溫單元將水樣溫度調節至適宜生化反應的范圍，pH調節部件則修正水樣酸堿度，為微生物代謝創造穩定條件。

部分設備配備自動清洗組件，定期沖洗預處理管路與過濾裝置，防止雜質殘留與生物膜附著，保障水樣代表性與管路通暢。

2、生化反應模塊

作為檢測儀的核心，該模塊為微生物分解有機物提供反應空間與環境，主要由反應池、微生物載體、曝氣裝置與攪拌部件組成。反應池采用密封設計，內置專用微生物載體（如生物膜、固定化微生物填料），微生物附著于載體表面，持續分解水樣中的有機物；曝氣裝置精準控制曝氣強度與時長，為好氧微生物提供充足氧氣，同時避免曝氣過度導致有機物揮發；攪拌部件則確保水樣與微生物充分接觸，提升反應效率。

模塊配備溫控系統，持續維持反應池內穩定溫度，避免溫度波動影響微生物活性與反應速率。

3、檢測分析模塊

負責捕捉生化反應過程中的關鍵信號并轉化為BOD數據，核心組件為溶解氧傳感器、信號采集單元與數據處理模塊。溶解氧傳感器實時監測反應池中氧氣濃度變化——微生物分解有機物會消耗氧氣，氧氣消耗量與有機物含量呈正相關；信號采集單元將傳感器捕捉的電化學信號轉化為電信號，經數據處理模塊運算后，生成對應的BOD檢測結果。

部分高端設備配備備用傳感器與校準組件，確保檢測精度與長期穩定性，可自動修正傳感器漂移。

4、控制與輔助模塊

包含主控單元、試劑存儲組件、清洗系統與數據傳輸模塊。主控單元是設備的“中樞”，預設運行程序，控制各模塊協同工作（如采樣頻率、反應時間、曝氣強度、檢測周期）；試劑存儲組件用于存放微生物營養液、清洗試劑等，按需自動添加；清洗系統定期沖洗反應池與檢測部件，去除殘留有機物與生物膜，避免交叉污染；數據傳輸模塊支持實時上傳檢測結果至監測平臺，同時本地存儲數據便于追溯。

設備配備操作界面與報警單元，操作界面可設置參數、查看運行狀態與歷史數據，報警單元在試劑不足、管路堵塞、傳感器故障等異常時及時提示。

二、標準化工作流程

1、啟動與預處理階段

設備開機后，主控單元啟動自檢程序，檢查各模塊運行狀態（如采樣泵、傳感器、溫控系統），確認無異常后進入待機狀態；接到監測指令后，采樣泵抽取水樣，經預處理模塊過濾、恒溫、pH調節后，精準定量導入生化反應池。

導入完成后，預處理管路啟動自動清洗，避免殘留水樣污染下一次檢測。

2、生化反應階段

水樣導入反應池后，曝氣裝置與攪拌部件啟動，使水樣與微生物載體充分混合，同時為反應提供氧氣；溫控系統維持反應池穩定溫度，微生物開始分解水樣中的有機物，持續消耗溶解氧。

反應過程中，溶解氧傳感器每隔固定時間記錄一次氧氣濃度數據，全程監測氧氣消耗動態，確保捕捉完整的反應曲線。

3、檢測與數據輸出階段

達到預設反應時間后，檢測分析模塊停止曝氣，待反應池內水體穩定后，溶解氧傳感器記錄最終氧氣濃度值；數據處理模塊結合初始氧氣濃度與最終濃度差值，依據預設算法計算出BOD檢測結果。

檢測結果經主控單元審核后，通過數據傳輸模塊上傳至遠程監測平臺，同時本地存儲原始數據與檢測報告；部分設備支持自動生成趨勢圖表，直觀展示BOD濃度變化規律。

4、清洗與待機階段

檢測完成后，清洗系統啟動，用專用清洗試劑沖洗反應池、傳感器與管路，去除殘留有機物、微生物膜與雜質；清洗完成后，設備排出廢液，反應池恢復至初始狀態，進入待機模式，等待下一次監測指令。

若設備長期未接到監測指令，主控單元會啟動定期維護程序（如間歇曝氣、管路沖洗），維持微生物活性與設備清潔。

三、結論

在線BOD檢測儀的核心結構呈現“模塊化、功能專一”的特點，預處理模塊保障水樣質量，生化反應模塊提供穩定反應環境，檢測分析模塊精準捕捉信號，控制模塊統籌協同運行，各部分緊密配合確保檢測流程高效有序。其工作流程遵循“預處理-生化反應-檢測輸出-清洗待機”的標準化邏輯，自動化程度高，無需人工過多干預，既能保障數據準確性與連續性，又降低了運維成本。無論是污水處理廠工藝調控、環保部門常態化監測，還是工業生產水質質控，在線BOD檢測儀都能通過科學的結構設計與標準化流程，為水體有機物污染評估提供可靠數據支撐，是水生態環境治理與水質管控的重要裝備。
